產品簡介

1.適用范圍

本規格書僅適用于東晟公司的圓管推拉式電磁鐵DS08090S-24A24

2標準試驗條件

2-1環境:周圍溫度:20士2℃，相對濕度:65RH士5%，大氣壓:1013mbar

2-2電源:穩定額定電源

3.技術要求

3-1工作電壓:DC24v

3-2直流電阻:24Ω10%(環境溫度20℃)

3-3絕緣電阻:線圈和框架間20M (常規溫度/濕度)

3-4耐電壓:線圈和框架間承受AC1200V (50/60Hz)1Sec(擊穿電流5mA)

3-5吸合行程:≥8mm

3-6吸合力:8mm≥45N

3-7防動力:電磁鐵未通電時客戶使用端有10N士10%的防動力

3-8壽命要求:動作次數≥5000次

3-9通電時間:工作電壓下持續通電10min后，電磁鐵無異常，動作靈活

3-10推桿動作方向:通電回縮，斷電自動復位推出

3-11工作溫度,儲存溫度:-20℃-+55℃，—20℃-+70℃

3-12防護要求:在外部水壓20MPa時，殼體無屈服變形和損壞，絕緣性能不下降，電磁鐵能正常工作。

3-13防腐要求:電磁鐵所有外露表面鍍鋅鎳合金。

3-14 氣密測試:電磁鐵充氣0.4MPa放置水中，保持15分鐘，電磁鐵不得有泄露。

3-15耐壓測試:電磁鐵在20MPa外部水壓中，能正常動作,無損傷、無泄露;本項測試需方進行,但供方需保證產品性能。

3-16外觀質量:電磁鐵的外露表面鍍鋅鎳合金，表面應光滑，無尖角及毛刺,無異常凸起及凹陷,不允許有明顯劃痕、傷痕。

3-17外形尺寸:應符合規格書第二頁要求

3-18單臺產品重量:≤4Kg

3-19 出廠檢驗及驗收:按需方提供的采購技術規格書為準

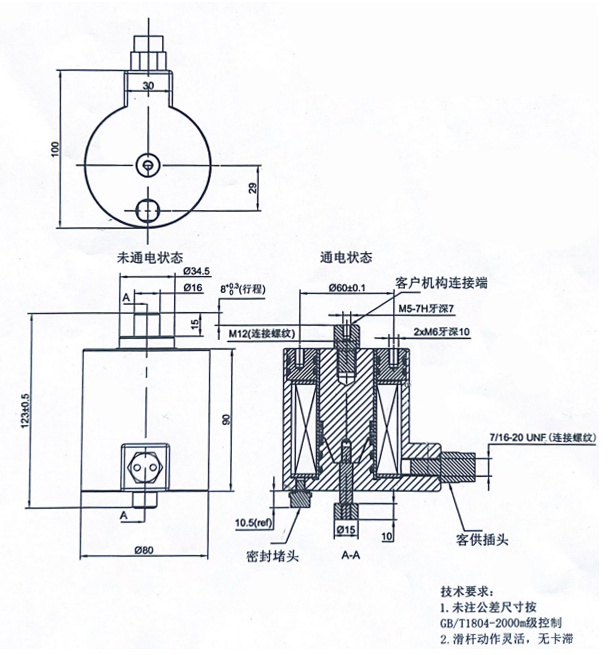

 外形尺寸

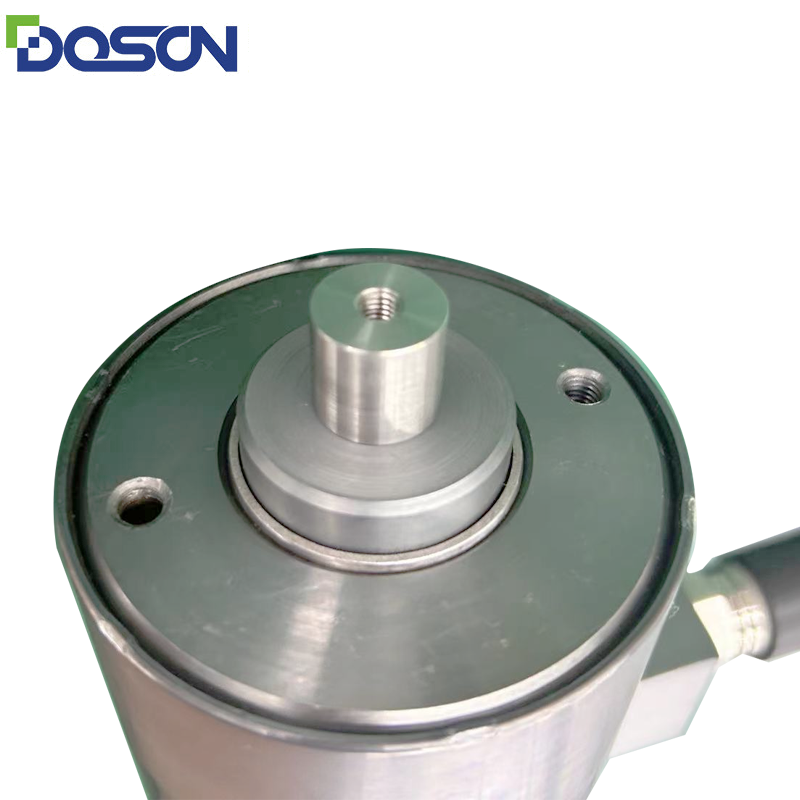

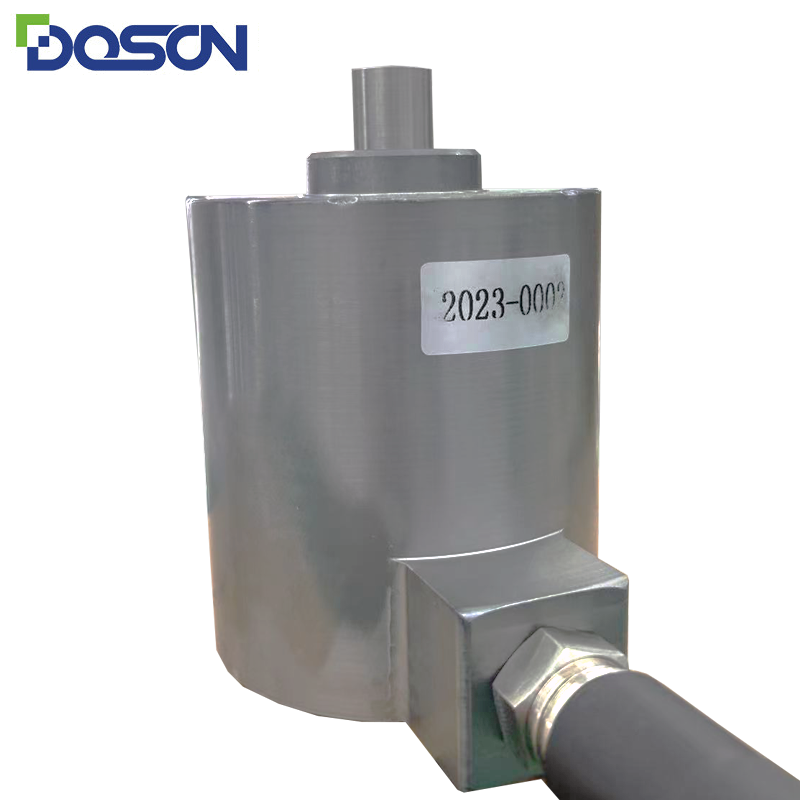

 產品實拍
